叶轮五轴CNC精密加工工艺

来源：熔焺精密官网    发布时间：2021-10-18 15:54    人气：1936

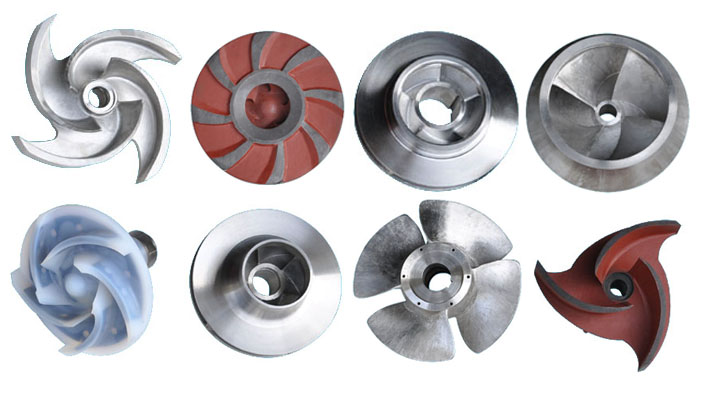

叶轮是转子上的最主要零部件，一般由轮盘，轮盖和叶片组成。整体叶轮是叶片固定在轮盘上的叶轮。加工叶轮时，为了是叶轮满足气动性要求，叶片之间有大量材料会去除，叶片结构会采用大扭角，根部圆角。

这给叶轮加工带来了更大的难度：加工槽变小变窄，加工极易变形，加工槽极深，加工时刀具容易折断，整体叶轮曲面是自由曲面，叶片扭曲比较严重，加工难度大，加工表面保持一致性困难。整体叶轮对动平衡要求较高，加工时要综合考虑叶轮对称问题，尽可能的减少装夹和换刀带来的误差。

综上所述，我们采用立式五轴CNC加工中心为整体叶轮进行加工。工件装夹应尽量选择体积小质量轻的夹具，减少装夹对工件的影响。

选用整体硬质合金涂层刀具，加用高速刀柄延长刀具长度。对于叶轮这种复杂型面的产品，采用三坐标测量型面数据，把采集数据与产品建模进行对比来确定加工精度。采用专用叶轮加工编程软件为整体叶轮进行加工。

五轴加工时注意刀轴方向，避免与工件产生干涉，注意进刀退刀。退刀时应随进刀路径退出加工型面避免干涉。
